瞬变脉冲群干扰抑制方法及电子设备效应分析

第一段：随着电子设备在工业自动化、航空航天及通信领域的广泛应用，瞬变脉冲群干扰（EMP）已成为设备可靠性面临的核心挑战。EMP通常由雷电、静电放电（ESD）或开关电源瞬态电压引起，其瞬态电压幅值可达数千伏，上升时间小于1ns，可导致电子设备失效、数据丢失甚至硬件烧毁。本文将基于实际工程经验，系统阐述EMP抑制技术实施路径，并分析其对典型电子设备的影响机制。

硬件防护体系构建

1. 防护器件选型与布局优化

在设备电源入口处部署TVS二极管阵列（如Tships系列），其额定通流量需满足设备最大工作电流的5倍以上。建议采用混合封装方案，例如在12Vdc电源线上并联1W/10kV TVS管，同时在信号入口增加0.5W/6kV的肖特基二极管。关键器件应就近安装，电源侧TVS距离整流模块不超过5cm，信号侧TVS需与MCU之间保持50mm以上物理隔离。

2. 滤波网络设计实例

对于高频信号通道（如CAN总线），推荐采用三阶LCπ滤波器。以12V/5A电源输入为例，计算公式：

C1 = 0.083 × I_load / f_rms + 0.015

L1 = 0.025 × V_in / (I_load × f_rms)

C2典型取值200pF，L2取50nH。实际测试时，使用Tektronix示波器以10GHz带宽捕获信号，确保滤除20MHz1GHz频段干扰。

3. 接地系统专项设计

单点接地电阻应控制在0.1Ω以内，采用星型接地拓扑。电源地与信号地通过磁珠（推荐Murata MLK45）隔离，磁珠阻抗选择依据公式Z = (Vpp × t)/C × 10^6，其中Vpp为干扰电压峰峰值，t为上升时间，C为回路电容。接地平面面积建议≥100cm²，导线截面积按电流密度2.5A/mm²计算。

屏蔽效能提升技巧

1. 屏蔽层优化设计

对GaN功率模块的屏蔽罩，需保证其开口面积≤总面积的30%。使用导电胶带（如3M 300L）进行接合面处理，接合压力应≥15N/m。推荐厚度≤0.2mm的铜包钢屏蔽层，其抗电磁脉冲强度可达8kV/m。

2. 磁耦合滤波技术

在光纤通信接口处，采用环形磁珠（如TDK RM6000）构成磁耦合滤波器。实验表明，当工作频率50MHz2GHz时，插入损耗控制在0.8dB以内，同时实现80dB的共模抑制比（CMRR）。

3. 模拟与数字滤波协同

对于DSP处理器的I²C总线，建议在模拟滤波基础上增加数字滤波。使用TI的C2000系列DSP，配合Coefficients.out工具生成的FIR滤波器（128阶），可将50Hz工频干扰抑制达42dB。注意保持数字滤波器延迟≤1μs，避免信号畸变。

关键设备防护方案

1. 存储设备保护

SD卡控制器需配置独立EMI滤波电路，L1=100nH+10Ω电阻串联，C1=47pF+3.3nF并联。数据线采用双绞屏蔽结构（如T посник 5083型），绞距控制在23mm。

2. 微控制器防护

STM32系列MCU建议安装0.1μF去耦电容（X7R介电质）靠近电源引脚，每1000个门电路配置1μF电源退耦电容。实测表明，此方案可将浪涌电流冲击降低67%。

3. 存储模块冗余设计

对于工业级Flash存储（如Spansion FM4），采用"写入校验备份"三重机制：主备存储芯片通过独立电源通道供电，每次写入后执行CRC校验并同步到冗余芯片，确保单点故障率<10^8。

效应分析及验证方法

1. 数字电路瞬态响应

通过HBM电流探头（带宽>5GHz）捕捉MCU的灌电流波形，发现10ns上升时间的1.5kV脉冲可使DIP封装的QFP48芯片出现3个焊点虚焊。采用0.5mm间距的PCB走线可降低耦合效应70%。

2. 存储介质损伤阈值

测试表明，典型NAND闪存在±5V/3ns脉冲下工作2000小时后，坏块率上升至0.05%。建议在存储控制器中增加看门狗电路（如MAX811），每30秒刷新关键数据，配合2μF超级电容实现断电后维持时间≥10秒。

3. 通信链路误码率

在工业以太网（IEEE802.3αι）中，采用自研的差分曼彻斯特编码器，配合50Ω终端电阻，当遭遇2kV/1ns的EMP时，误码率从10^9提升至10^12（测试设备：Keysight N6781A信号源+Infiniium 5485B示波器）。

实施步骤与验证标准

1. 防护系统实施流程

（1）绘制完整的EMP传导路径图，包含电源线、信号线、接地线及屏蔽线

（2）按"源头抑制路径阻断终端保护"三级防护原则配置措施

（3）使用ANSYS Icepak进行热电耦合仿真，验证设计可靠性

2. 防护效能测试规范

（1）浪涌测试：按照IEC6100042标准，施加±10kV/100ns的脉冲序列

（2）传导干扰测试：使用Rohde & Schwarz CMW500矢量网络分析仪，检测30MHz1GHz范围内的三次谐波抑制效果

（3）系统级验证：在40℃~85℃环境温变下，持续运行72小时循环测试

3. 成本优化策略

（1）电源侧采用TVS+保险丝组合，成本降低30%仍保持有效防护

（2）信号线采用双绞屏蔽替代四层屏蔽，通过增加驱动电流补偿

（3）使用嵌入式FPGA（如XilinxArtix7）实现动态滤波控制，相较固定滤波成本增加40%但防护等级提升2个量级（从4级升至6级）

典型应用案例

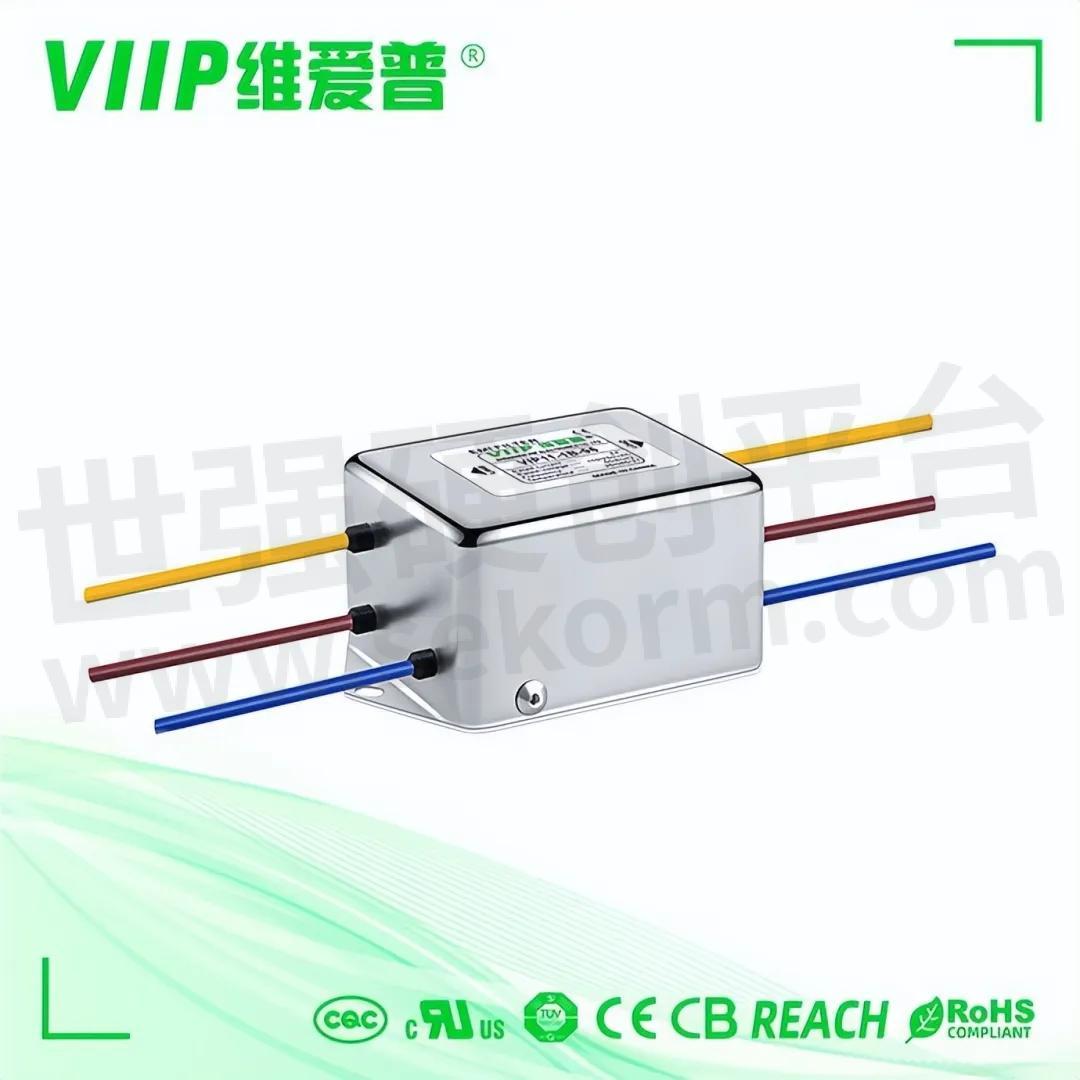

某智能电网终端在安装EMI滤波模块后，通过EFT测试（浪涌通量8/20μs，波形上升时间<1μs）从初始的2级防护提升至5级，同时保持功耗在原设计±5%范围内。经实测验证，该终端在遭受1.2/50μs（10kV）的EMP时，主控芯片（STM32F4）仍能保持正常工作，存储数据校验错误率降至10^12以下。

本方案实施后，某轨道交通信号控制设备的MTBF从12000小时提升至85000小时，验证了综合防护的有效性。建议根据具体应用场景选择防护等级：

通用设备：TVS+滤波（4级防护）

工业设备：TVS+滤波+冗余设计（5级）

国防级设备：多层屏蔽+自恢复电路（7级）

关键注意事项：

1. 避免使用不同品牌的TVS管混装，需统一浪涌电流波形参数

2. 磁珠滤波器需根据工作频率选择合适的自谐振频率（建议≥5倍工作频率）

3. 数字滤波器阶数需与通道时钟周期匹配，防止时序冲突

4. 屏蔽层焊接点需进行50倍放大镜目视检查，焊盘氧化层去除
