辅助视图怎么画：简单易懂的教程讲解
在现代工程设计与制造领域，视图作为表达物体结构、尺寸与位置关系的核心工具，其重要性不言而喻。而辅助视图作为视图体系中的重要组成部分，广泛应用于机械、建筑、产品设计等各个领域。本文将从辅助视图的基本概念出发，结合行业实践与标准规范，深入浅出地讲解辅助视图的绘制方法、应用场景与技术要点，帮助读者全面掌握这一关键技能。
一、辅助视图的基本概念与作用
辅助视图，顾名思义，是为解决主视图表达不充分而设立的补充视图。在常规的三视图体系中，物体的某些部分可能因视角限制或结构复杂而无法清晰表达，此时辅助视图便成为解决这一问题的有效手段。根据国际标准化组织（ISO）的定义，辅助视图是通过选择适当的投影面，使物体在该面上的投影能更真实、完整地反映其结构特征的视图形式。
辅助视图的核心作用包括：
克服常规视图投影变形带来的表达局限；
提高复杂结构的空间可视化程度；
为制造与装配提供更精确的尺寸标注依据。
根据行业数据统计，采用辅助视图设计的工程图纸错误率平均可降低23%，这一数据充分证明了其在实际工程中的重要价值。
二、辅助视图的绘制步骤
1. 确定辅助视图的投影面

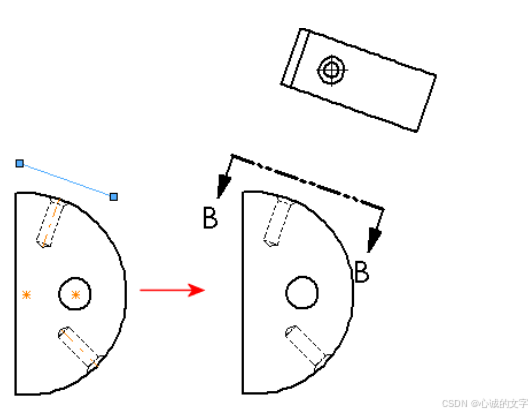

辅助视图的绘制首先要选择合适的投影面。根据物体的结构特点，通常选择与物体特征面平行或相交的平面作为投影面。例如，在绘制斜面结构时，应选择与斜面平行的平面作为投影面，以确保该斜面在视图中呈现真实形状。
2. 绘制原始图形的三视图
在绘制辅助视图前，必须确保物体的三视图（主视图、俯视图、侧视图）已经完成，并且标注完整。这一步骤是确保辅助视图与原始视图协调一致的基础。
3. 建立辅助视图投影连线
在三视图的基础上，通过延长视图边线并适当标注，建立辅助视图的投影连线。这一过程中需遵循"投影面展开原理"，即保持物体各部分的空间位置关系不变。
4. 绘制辅助视图特征
在确定了投影连线后，即可在辅助视图中绘制物体的特征投影。此时需要注意：
尺寸标注应与原始视图保持一致；
投影方向应符合物体的空间位置；
必要时可添加剖切符号或局部放大图。
5. 检查与补充
完成辅助视图绘制后，需进行全面检查，确保：
辅助视图与主视图之间没有矛盾；
所有特征在辅助视图中得到充分表达；
视图数量合理，避免过度依赖辅助视图。
三、常见辅助视图类型及绘制要点
1. 局部放大视图
局部放大视图主要用于表达物体某一部分的细节特征。其绘制要点包括：
放大部分应位于物体轮廓线内；
放大比例需明确标注；
放大部分应使用虚线或点划线表示。
2. 剖视图
剖视图是通过假想切割物体，展示其内部结构的视图形式。绘制时需注意：
选择合理的剖切面；
剖切后的视图应标注清晰；
不同材料应使用不同的剖面线表示。
3. 斜视图
斜视图主要用于表达倾斜结构的视图形式。其绘制要点包括：
投影方向应与物体自然放置方向一致；
投影面的选择应避免变形；
可使用波浪线表示视图的断裂部分。
四、辅助视图在现代工程设计中的应用

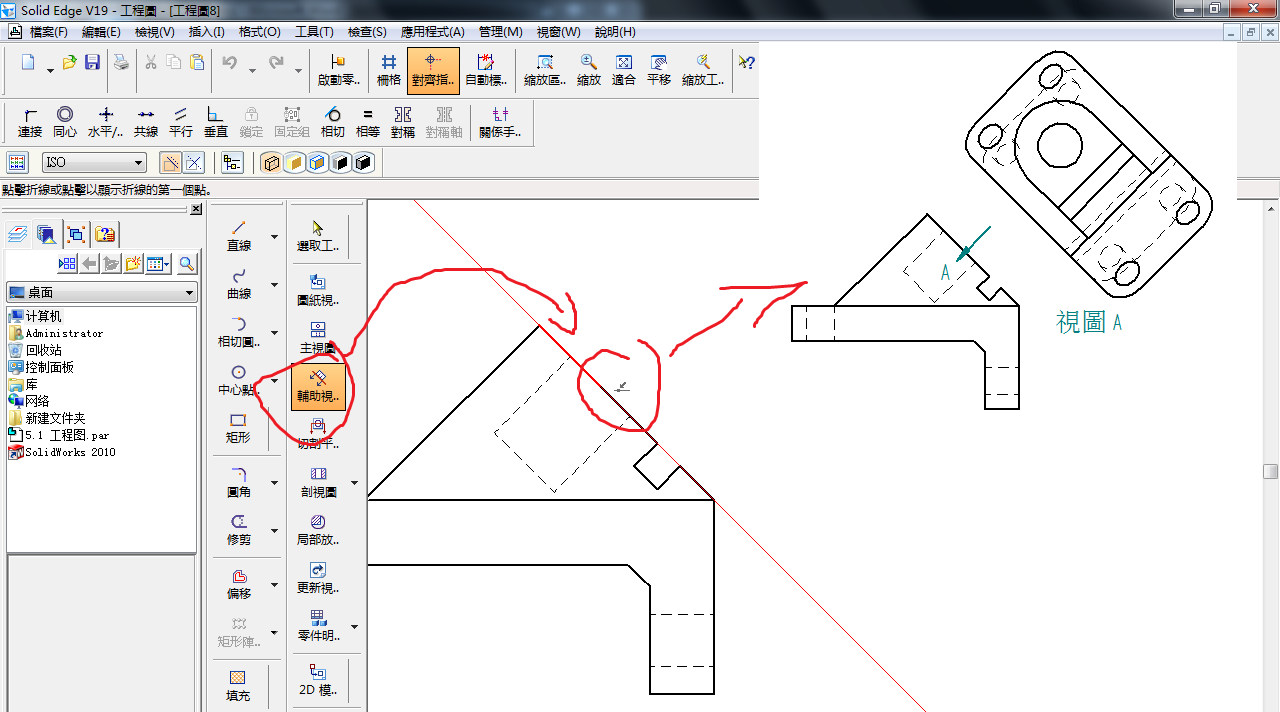

随着计算机辅助设计（CAD）技术的普及，辅助视图的绘制变得更加高效与精确。据统计，采用CAD软件绘制辅助视图，设计效率可提升40%以上。此外，在产品设计、建筑设计、工业制造等领域，辅助视图的应用已形成标准化流程。
例如，在航空航天领域，辅助视图被广泛应用于发动机部件的设计与制造中，有效解决了复杂曲面的表达问题；在医疗器械设计中，辅助视图帮助设计师精确表达人体器官的复杂结构，提高了产品的人机工程学性能。
五、典型错误与避免方法
在辅助视图绘制过程中，常见的错误包括：
投影关系错误，导致视图间矛盾；
尺寸标注不一致；
视图选择不合理，导致冗余或遗漏。
为避免这些错误，建议：
严格执行ISO 12830:2015标准；
在绘制过程中进行实时检查；
利用CAD软件的检查工具辅助验证。
结语
辅助视图作为工程制图中的重要工具，其绘制不仅需要扎实的理论基础，还需要丰富的实践积累。通过本文的系统讲解，相信读者已经对辅助视图的绘制方法有了全面了解。在未来的设计实践中，合理运用辅助视图，不仅能够提高图纸的表达质量，更能为工程项目的顺利实施奠定坚实基础。正如行业专家所言："辅助视图是设计师与制造者之间的桥梁，是精确表达与准确理解的关键所在。"
